| 材料组织 MATERIAL STRUCTURE |
 |
 |
1.改性聚四氟乙烯（ PTFE）以及铅（Pb）的 混合物 0.01~0.03mm，一种耐磨材料，运作过程中可形成转移膜以保护对磨轴。
2. 铜粉层0.2~0.30mm提高PTFE/Pb与钢板的结合强度，具有很好的承载能力和耐磨性。同时铜又是一种很好的导热材料，可快速转移轴承运作过程中产生的热量。
3. 低碳钢0.7~2.3mm，提高轴承的承载能力和热转移作用。
4. 铜/锡电镀层，铜镀层0.008mm，锡镀层0.005mm，使轴承有很好的耐腐蚀功能。 | |
| 主要参数 TECHNICAL DATE |
| |
静承载 |
250N/mm2 |
摩擦系数 |
0.03~0.20 |
|
最大承载 |
低速运转 |
140N/mm2 |
最大线速度 |
干摩擦 |
2m/s |
| |
旋转、摇摆运动 |
60N/mm2 |
|
流体润滑 |
5m/s |
|
最大PV值
(干摩擦) |
间断性运作 |
3.6N/mm2.m/s |
导热系数 |
42W(m.K)-1 |
| |
长期运作 |
1.8N/mm2.m/s |
线膨胀系数 |
11x11-6K |
|
使用温度 |
-195℃~＋280℃ | |
| 应用特点 APPLICATION CHARACTER |
1. 无油润滑或少油润滑，适用于无法加油或较难加油的场合，可以在使用时不保养或少保养；
2. 耐磨性能好，摩擦系数小，使用寿命长； 3. 可在-195℃～+280℃范围内使用；
4. 走合性能好，低噪音，无污染； 5. 薄壁结构，质量轻，可缩小机械体积；
6. 在运作时能形成转移膜，起到保护对磨轴的作用，无咬轴现象；
7. 对磨轴的硬度要求低，未经调质处理的轴都可使用，从而降低了相关零件的加工难度；
8. 无吸水、吸油性，热膨胀系数小，散热性好，尺寸稳定；
9. 钢背面可电镀多种金属，因此可在腐蚀性介质中使用，不会生锈；
目前已广泛运用于各种机械的滑动部位，如自动化机械设备(伸缩、摇摆、滑动、弯曲、回旋、回转部位)油压气缸导套、齿轮泵浦、纺织机械、自动售货机、塑胶成型机、压铸机、橡胶机械、烟草机、健身器材、办公机械、液压搬运车、汽机车、摩托车、农林机械等。 |
 | |
|

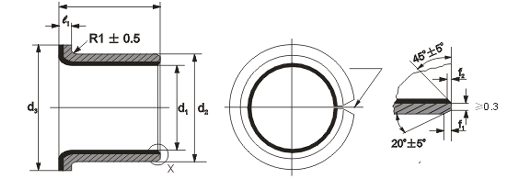

SF-1F 翻边系列轴承标准尺寸（SF-1、SF-1T、SF-1S、SF-1P、SF-1D、SF-1B） |
 | |
| |
|
轴径 |
座孔H7 |
代号 |
尺寸 |
f1 |
f2 |
|
d1 |
d2 |
d3±0.25 |
L±0.25 |
l1-0.2 |
|
6-0.013
-0.028 |
8+0.015 |
06040 |
6 |
8 |
12 |
4 |
1 |
0.5 |
0.3 |
|
06070 |
7 |
|
8-0.013
-0.028 |
10+0.015 |
08055 |
8 |
10 |
15 |
5.5 |
|
08075 |
7.5 |
|
10-0.016
-0.034 |
12+0.018 |
10070 |
10 |
12 |
18 |
7 |
|
10090 |
9 |
|
10120 |
12 |
|
12-0.016
-0.034 |
14+0.018 |
12070 |
12 |
14 |
20 |
7 |
|
12090 |
9 |
|
12120 |
12 |
|
14-0.016
-0.034 |
16+0.018 |
14120 |
14 |
16 |
22 |
12 |
|
14170 |
17 |
|
15-0.016
-0.034 |
17+0.018 |
15090 |
15 |
17 |
23 |
9 |
|
15120 |
12 |
|
15170 |
17 |
|
16-0.016
-0.034 |
18+0.018 |
16120 |
16 |
18 |
24 |
12 |
|
16170 |
17 |
|
18-0.016
-0.034 |
20+0.021 |
18120 |
18 |
20 |
26 |
12 |
|
18170 |
17 |
|
18200 |
20 |
|
20-0.020
-0.041 |
23+0.021 |
20115 |
20 |
23 |
30 |
11.5 |
1.5 |
0.8 |
0.4 |
|
20165 |
16.5 |
|
20215 |
21.5 |
|
22-0.020
-0.041 |
25+0.021 |
22150 |
22 |
25 |
32 |
15 |
|
22200 |
20 |
|
25-0.020
-0.041 |
28+0.021 |
25115 |
25 |
28 |
35 |
11.5 |
|
25165 |
16.5 |
|
25215 |
21.5 |
|
30-0.025
-0.050 |
34+0.025 |
30160 |
30 |
34 |
42 |
16 |
2 |
1.0 |
0.5 |
|
30260 |
26 |
|
35-0.025
-0.050 |
39+0.025 |
35160 |
35 |
39 |
47 |
16 |
|
35260 |
26 |
|
40-0.025
-0.050 |
44+0.025 |
40260 |
40 |
44 |
53 |
26 |
|
40400 |
40 |
|
